MOEORW-W9008 Высокопроизводительное-оборудование для обнаружения подземных кабелей и металлических трубопроводов.

Эта система, объединяющая обнаружение пути, точное измерение глубины, идентификацию кабеля и определение места повреждения, обеспечивает надежную защиту от-помех и стабильное позиционирование. Он подходит для таких сценариев, как техническое обслуживание энергосистемы, муниципальное строительство, обследование трубопроводов и аварийное устранение неисправностей.

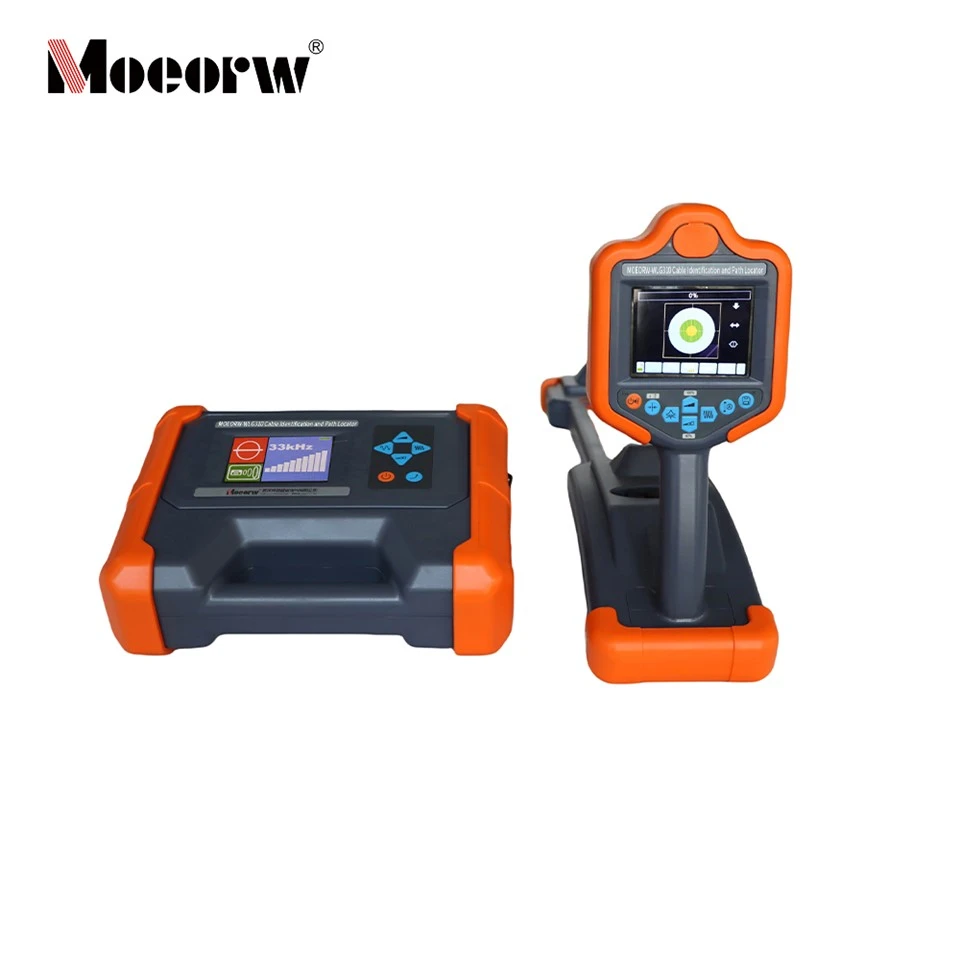

Идентификатор кабеля и локатор маршрута MOEORW-W9008 — это высокопроизводительный-специальный детектор подземных кабельных трасс, состоящий из передатчика и приемника сигнала. Его можно использовать для определения маршрута, измерения глубины и обследования подземных кабелей и металлических трубопроводов. Благодаря различным дополнительным аксессуарам он может выполнять уникальную идентификацию, а также обнаруживать повреждения изоляции трубопровода и определенные типы повреждений кабеля.

А. Передатчик

1. Методы вывода: прямое подключение, суппорт, радиальный, усилитель для устранения неполадок.

2. Выходные частоты: 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц.

3. Выходная мощность: макс. 15 Вт, 10 регулируемых уровней.

4. Согласование импеданса: полностью автоматическое.

5. Защита от перенапряжения и перегрузки по току: полностью автоматическая.

6. Человеко--машинный интерфейс: цветной ЖК-дисплей с разрешением 320 × 240, видимый солнечный свет.

7. Power supply: Built-in lithium-ion battery pack, nominal 7.4V , >6Ач

8. Интерфейс вспомогательного источника питания: 7 ~ 15 В постоянного тока, 2 А.

9. Зарядное устройство: 100-240 В переменного тока, 50/60 Гц, порт USB-C, быстрая зарядка PD.

10. Размеры: 280×220×90 мм; Вес: 2,3 кг

11. Защита: IP65.

12. Условия эксплуатации: от -25 до 60 градусов,<90 % RH, <4500m

Б. Получатель

1. Методы приема: встроенная-катушка, гибкий штангенциркуль, стетоскоп, рамка А-.

2. Режимы обнаружения: широкий пик, узкий пик, значение впадины, историческая кривая, сканирование пика и впадины.

3. Активные частоты: 640 Гц, 1280 Гц, 8 кГц, 33 кГц, 82 кГц, 197 кГц.

4. Пассивные диапазоны частот: пассивное обнаружение полной-частоты AFB, диапазон промышленной частоты, 2-я, 5-я и 9-я гармоники промышленной частоты, 5–15 к, 15–25 к, 25–40 к.

5. Человеко--машинный интерфейс: цветной ЖК-дисплей с разрешением 320 × 240, видимый солнечный свет.

6. Источник питания: встроенный-литий-ионный- аккумулятор, номинальное напряжение 7,4 В, > 3 Ач.

7. Зарядное устройство: 100-240 В переменного тока, 50/60 Гц, порт USB-C, быстрая зарядка PD.

8. Габариты: 680×120×277 мм; Вес: 2,0 кг

9. Защита: IP65.

10. Условия эксплуатации: от -25 до 60 градусов, относительная влажность <90%, высота <4500 м.

1. Несколько функций в одной: обнаружение пути + идентификация кабеля + устранение неполадок с кадром A-.

2. Цветной экран компаса: обеспечивает четкое представление о подземных трубопроводах.

3. Сверх-высокая чувствительность, сверх{3}}узкая полоса пропускания 0,5 Гц и высокая защита от-помех.

4. Отслеживание правильных и неправильных подсказок: Устранение помех от близлежащих трубопроводов.

5. Улучшенное зондирование глубины: точное-измерение глубины в реальном времени.

6. Вспомогательный датчик глубины: предупреждение об искажении сигнала.

7. Несколько диапазонов частот пассивного обнаружения: полнодиапазонное пассивное обнаружение AFB, полоса частот мощности, полоса радиочастот.

8. Пассивное обнаружение полного-диапазона AFB: нет необходимости выбирать диапазон частот, автоматически анализирует сигналы по всему диапазону частот, интеллектуально и удобно.

9. Высокопроизводительный-зажим передатчика: передает сигналы на работающий кабель.

10. Уникальная идентификация: используются гибкие зажимы для простоты эксплуатации, высокой надежности и функциональности измерения тока.

11. Обнаружение скачкового напряжения: определение места повреждения изоляции заземления.

12. Передача цифрового-мощного цифрового усилителя, полностью автоматическое согласование импеданса и автоматическая защита.

13. Передатчик имеет несколько методов вывода сигнала: прямой вывод, соединение с зажимом и радиационная индукция.

14. Полностью цифровая обработка передачи и приема, стабильная и надежная.

15. Встроенный-литий-ионный аккумулятор большой-емкости-, автоматическое отключение при пониженном напряжении, автоматическое отключение после длительного бездействия.

16. Передатчик имеет интерфейс вспомогательного питания, а внешний источник питания обеспечивает более длительное время работы.

17. Высокий уровень защиты-IP65.

18. Быстрая зарядка USB-C GaN.

▲ Обнаружение подземного кабельного фундамента:определение пути и измерение глубины залегания подземных силовых кабелей и кабелей связи. Он подходит для предварительного обследования трубопроводов в проектах нового строительства и расширения.

▲  Идентификация рабочего/отключенного-служебного кабеля-: точно обнаруживает-из-служебных кабелей; обеспечивает безопасную идентификацию рабочих кабелей без прерывания или отключения электроэнергии, подходит для обслуживания подстанций и линий электропередачи.

▲​​​​​​​ Расположениенеисправности кабеля, в том числекороткие замыкания с низким-сопротивлением, относительно бронированные кабели, обрывы проводов и замыкания на заземление в небронированных кабелях; поиск неисправностей в оболочке высоковольтных-кабелей и изоляции трубопроводов.

▲​​​​​​​  Обнаружение муниципального трубопровода:Обнаружение пути и глубины металлических трубопроводов водоснабжения, газа и катодной защиты, подходящее для проверки городских трубопроводных сетей и предотвращения строительства.

▲​​​​​​​  Инженерное строительство, эксплуатация и обслуживание:земляные работы, разведка подземных трубопроводов перед строительством метро/трубопровода; ежедневная эксплуатация, техническое обслуживание и аварийный ремонт объектов электроэнергетики, связи и коммунального хозяйства.

▲​​​​​​​ Высокоточная-съемка и архивирование,в сочетании с модулями GNSS/Bluetooth позволяет записывать координаты трубопровода, определять диапазон траектории и загружать данные для использования в-сборочных съемках и архивировании ГИС.
