Полевой калибратор трехфазного счетчика-метра

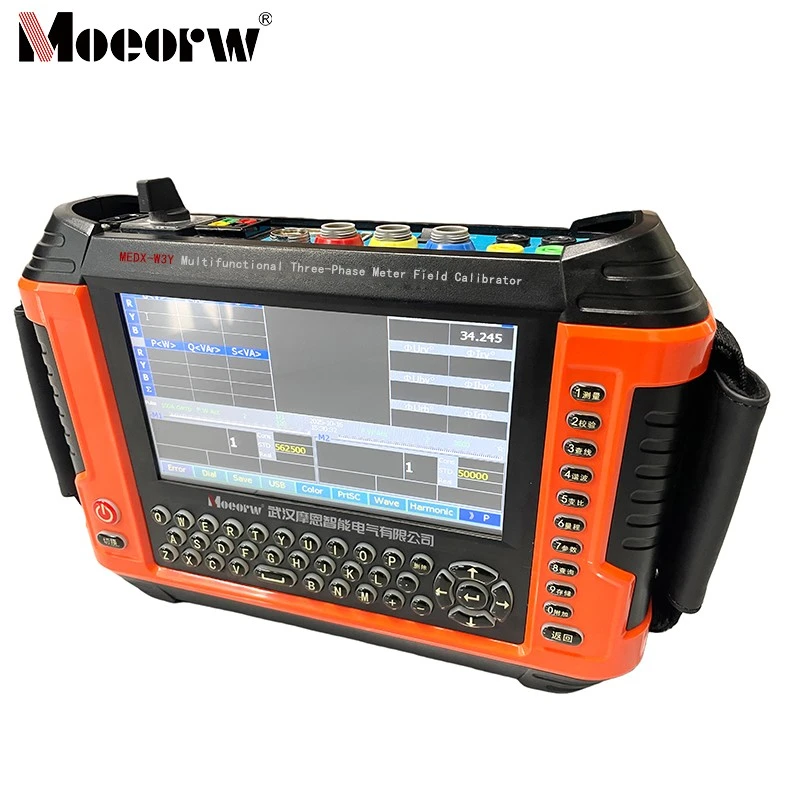

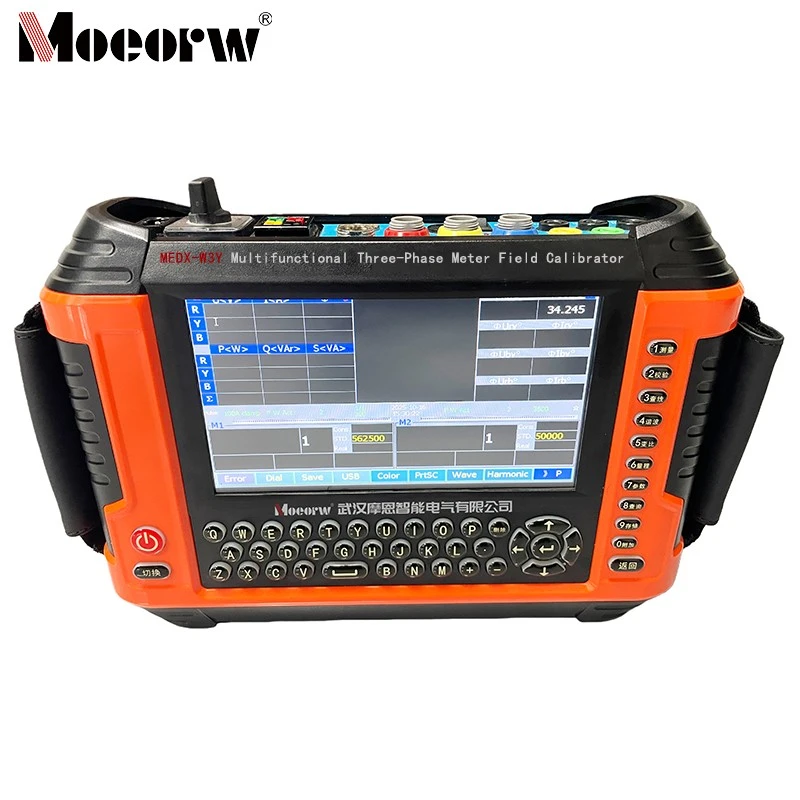

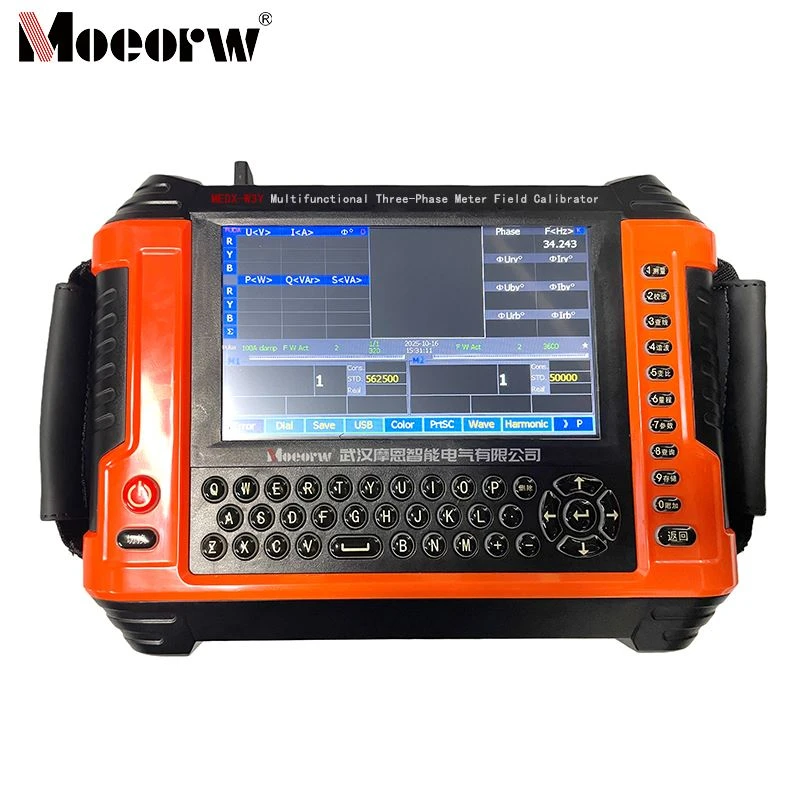

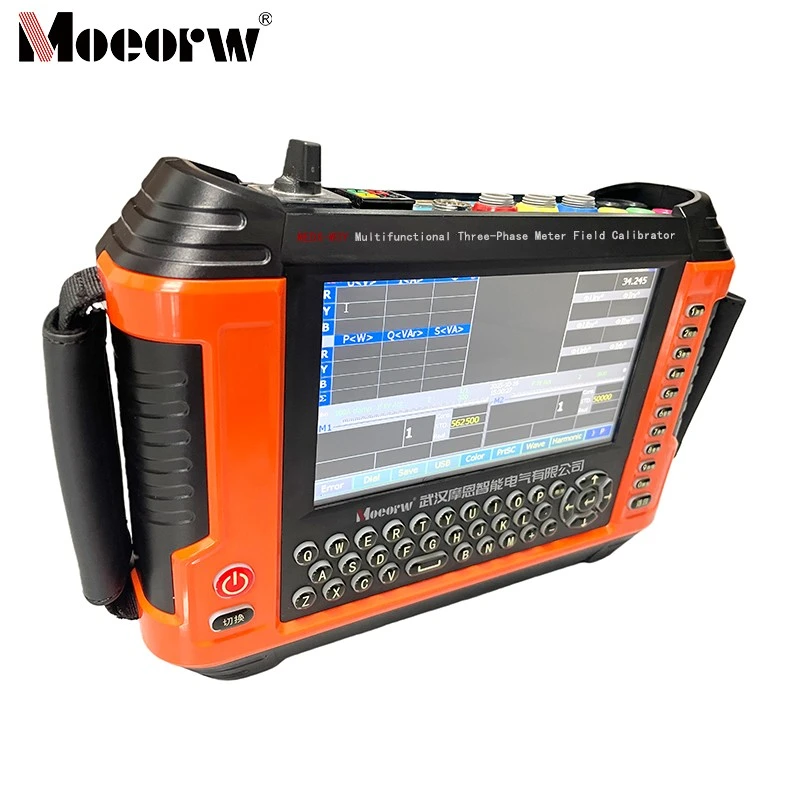

Многофункциональный полевой калибратор трехфазного счетчика-метра

Многофункциональный полевой калибратор трехфазных счетчиков MEDX-W3Y использует последние технологические достижения, обеспечивая беспрецедентную функциональность. Он обеспечивает одновременное точное измерение и расчет полноволновых, основных и гармонических составляющих.

Его эффективный сенсорный интерфейс позволяет четко выбирать нужные функции даже в сложных меню. Для базового тестирования работа остается такой же простой, как и с предыдущими приборами. Для гармонического анализа мы проверяем все гармонические параметры.

• Одновременно рассчитывайте все параметры для полной-волновой, основной и гармонической составляющих. В интерфейсе проверки одновременно отображайте в-время полную-основную гармонику U, I, P, Q, VA и фазовый угол, а также составные значения U, I, P, Q, VA гармоники и процентное содержание, положительной-последовательности, отрицательной-последовательности и нулевой-последовательности U. и I, гармонический PH+, PH-, PH+/P base%, PH-/P base%, суммарный коэффициент мощности волны, основной коэффициент мощности и гармонический коэффициент мощности.
• Calibration modes include seven types: total wave active, total wave reactive, fundamental active, fundamental reactive, fundamental apparent, total wave apparent, and harmonic active Can verify the active energy accuracy of full-wave meters, fundamental-wave meters, and harmonic meters, as well as the reactive energy accuracy of full-wave meters and fundamental-wave meters Can also verify the accuracy of apparent energy meters
• Можно выбрать любую одну или несколько гармоник для расчета составных U, I, P, Q, VA и процентов, а также активной энергии гармоник.
• Одновременно анализирует содержание и измеренные значения U, I, P, Q и VA для каждой гармоники всех трех фаз. Отображает первую гармонику + PH, гармонику - PH и процент относительно основной волны для определения влияния активной энергии положительных и отрицательных гармоник на измерение.
• Полная реактивная мощность представляет собой алгебраическую сумму основной и гармонической реактивных составляющих. Это устраняет ошибки измерения при гармониках, вызванных традиционным методом -сдвига фазы-. Выбирайте порядок гармоник на основе полосы измерения счетчика.
• Одновременно обнаруживает два тестовых импульса с полностью независимыми константами, режимами работы и количеством импульсов.
• При временной перегрузке все точки измерения гарантируют процентную точность, обеспечивая характеристики измерений, когда номинальный вторичный ток трансформатора тока равен А. Характеристики измерений гарантированы во всем диапазоне значений тока;
• Гарантированные характеристики измерения во всем диапазоне тока, с диапазоном отображения, умноженным на ток. Минимальный пусковой-ток мА, высокий-высокий уровень питания-возможность измерения; проводку можно идентифицировать даже в условиях отсутствия-нагрузки
• Функция накопления энергии проверяет счетчики без импульсного выхода
• Отображает векторные диаграммы, идентифицирует трех-и четырехпроводные-ошибки проводки, а также обнаруживает вторичное перекрестное-проводное соединение трансформатора тока.
• Имеет -дюймовый широкоформатный цветной сенсорный TFT-экран промышленного-класса. Каждая функция прибора отображается на одном экране, что позволяет пользователям просматривать все параметры для каждой функции без прокрутки. Это обеспечивает четкую видимость во время работы.
• Без подключения сигналов напряжения или тока прибор может моделировать различные конфигурации полевой проводки в офисной среде, генерируя соответствующие результаты проводки и поправочные коэффициенты. Эта функция служит средством обучения проверке проводки, улучшая навыки полевого персонала по устранению неполадок.
• Прибор генерирует действительные сигналы тока в диапазоне от А до А, которые можно подать на клещи А для измерения погрешности измерения. Это решает проблему дрейфа ошибок в клещах А после длительного использования. Позволяет в реальном-времени отслеживать состояние закрытия зажимов, предупреждая персонал о необходимости очистить зажимы. При замене зажима А погрешность измерения можно скорректировать до класса точности.
• Автоматический ввод номера счетчика энергии (дополнительная функция)
• Поддержка сканеров штрих-кодов для автоматического ввода кодов счетчиков энергии.
• Используются инфракрасные фотоэлектрические головки для считывания показаний активной и реактивной энергии в не-пиковые, пиковые, нормальные и общие периоды с многофункциональных счетчиков электроэнергии, а также для считывания констант и калибровки времени. Поддерживает национальные стандарты протоколов DL DL- и DL- (дополнительная функция).
• Встроенный-электронный диск объемом ГБ
• Поддерживает -дюймовый-принтер, работающий от аккумулятора-, который напрямую преобразует цветные изображения на экране в монохромные для печати.
• В комплект входят клещи A, A, A, A для прямого измерения коэффициента трансформации тока низкого-напряжения и погрешности коэффициента трансформации.
• Отображает формы сигналов для напряжений и токов фаз A, B и C.
• Диапазон потребляемой рабочей мощности: В-В. Номинальное напряжение промышленной розетки для трехфазного входа составляет В. Переключатель промышленного-класса выбирает между внешним питанием от сети и трехфазным-напряжением в качестве рабочего источника питания.
• Все необходимые поля-входные параметры и загружаемые данные могут свободно определяться пользователем. Поддерживается загрузка данных максимум для пользователей.
• Текущий экран можно сохранить на USB-накопитель.
• Имеет функцию измерения температуры и влажности (требуется датчик температуры/влажности)
• Оснащен USB-портом для подключения USB-накопителя, что создает расширенное пространство для удобного копирования данных.
