Генератор сверх-низкочастотного высокого- напряжения 50 кВ

Введение продукта

Генератор сверх-W50kV сверх-низкочастотного высокого- напряжения — это устройство, разработанное с использованием американской технологии и современных компонентов, таких как микроконтроллер ARM7. Он оснащен 7-сенсорным экраном и программным обеспечением для управления серверной частью. Преодолев многочисленные недостатки аналогичных продуктов, он обеспечивает превосходную стоимость-по сравнению с импортными аналогами. Подходит для испытаний на выдерживание напряжения оборудования с высокой-емкостью, такого как силовые кабели и генераторы большой/средней мощности, он соответствует отраслевому стандарту DL/T849.4-2004.

Параметр продукта (спецификация)

Выходное номинальное напряжение	См. таблицу
Выходные частоты	0,1 Гц, 0,05 Гц, 0,02 Гц, 0,01 Гц
Грузоподъемность	0,5 мкФ максимум при 0,1 Гц 0,05 Гц Максимум 1,1 мкФ 0,02 Гц Максимум 2,2 мкФ 0,01 Гц Максимум 5,5 мкФ
Точность измерения	3%
Положительная и отрицательная пиковая погрешность напряжения	Меньше или равно 3 %
Искажение формы сигнала напряжения	Меньше или равно 5 %
Условия эксплуатации	Крытый и открытый; Температура
от -10 градусов до +40 градусов; Влажность	Меньше или равна 85 % относительной влажности.
Силовой предохранитель	См. таблицу 3
Источник питания	Напряжение 220 В ± 5%, 50 ± 5 Гц
Примечание	При использовании портативного генератора для питания выходное напряжение и частота генератора должны быть стабильными (как правило, мощность должна быть больше 3 кВт, частота 50 Гц и напряжение 220 В ± 5%).
Емкость испытуемого образца не должна превышать максимальную номинальную емкость прибора, как показано в таблице;

Модель	Номинальное напряжение	Грузоподъемность	Источник питания Предохранитель	Структура продукта, вес
30/1.1	30 кВ (пиковое значение)	0,1 Гц, меньше или равно 0,5 мкФ	10A	Контроллер: 4 кг Повышающий преобразователь: 20 кг.
		0,05 Гц, меньше или равно 1,1 мкФ
		0,02 Гц, меньше или равно 2,2 мкФ
		0,01 Гц, меньше или равно 5,5 мкФ
40/1.1	40 кВ (пиковое значение)	0,1 Гц, меньше или равно 0,5 мкФ	10A	Контроллер: 4 кг Повышающий преобразователь: 20 кг.
		0,05 Гц, меньше или равно 1,1 мкФ
		0,02 Гц, меньше или равно 2,2 мкФ
		0,01 Гц, меньше или равно 5,5 мкФ
50/1.1	50 кВ (пиковое значение)	0,1 Гц, меньше или равно 0,5 мкФ	15A	Контроллер: 4 кг Преобразователь повышения: 40 кг
		0,05 Гц, меньше или равно 1,1 мкФ
		0,02 Гц, меньше или равно 2,2 мкФ
		0,01 Гц, меньше или равно 5,5 мкФ
60/1.1	60 кВ (пиковое значение)	0,1 Гц, меньше или равно 0,5 мкФ	15A	Контроллер: 4 кг Повышающий преобразователь: 50 кг.
		0,05 Гц, меньше или равно 1,1 мкФ
		0,02 Гц, меньше или равно 2,2 мкФ
		0,01 Гц, меньше или равно 5,5 мкФ
80/1.1	80 кВ (пиковое значение)	0,1 Гц, меньше или равно 0,5 мкФ	15A	Контроллер: 4 кг Повышающий преобразователь: 50 кг.
		0,05 Гц, меньше или равно 1,1 мкФ
		0,02 Гц, меньше или равно 2,2 мкФ
		0,01 Гц, меньше или равно 5,5 мкФ
90/1.1	90 кВ (пиковое значение)	0,1 Гц, меньше или равно 0,5 мкФ	15A	Контроллер: 4 кг Преобразователь повышения: 55 кг
		0,05 Гц, меньше или равно 1,1 мкФ
		0,02 Гц, меньше или равно 2,2 мкФ
		0,01 Гц, меньше или равно 5,5 мкФ

Особенности продукта и применение

1. Передовые технологии:

Использует технологию цифрового преобразования частоты с микрокомпьютерным управлением, что обеспечивает полностью автоматизированные процессы тестирования, включая повышение напряжения, снижение напряжения, измерение и защиту.

2.-Удобство использования:

Простая проводка и надежная работа.

3. Комплексная защита:

Множественные средства защиты (защита от перенапряжения, защита от перегрузки по току на стороне высокого/низкого-) с быстрым реагированием (время действия менее или равно 10 мс) обеспечивают безопасность и надежность прибора.

4. Безопасно и надежно:

Соединение низкого-напряжения между контроллером и генератором высокого-напряжения с оптоэлектронным управлением гарантирует безопасную работу.

Компактный размер и легкий вес:

6. Комплексная конфигурация:

Емкостный сенсорный экран, ЖК-дисплей с китайскими иероглифами, автоматическое сохранение и автоматическая печать.

7. Широкий диапазон испытаний:

Несколько вариантов частоты (0,1 Гц, 0,05 Гц, 0,02 Гц и 0,021 Гц) для расширенных возможностей тестирования.

8. Компактный размер и легкий вес:

Идеально подходит для работы на открытом воздухе.

9. Функция переключения китайского-английского языка

Детали производства

Силовые кабели, силовые конденсаторы, большие и средние-генераторы, электродвигатели и другие электрические устройства с высокой эквивалентной емкостью — все они могут воспользоваться преимуществами генератора сверх-W50 кВ сверх-низкочастотного высокого- напряжения. В соответствии с промышленными стандартами, такими как DL/T849.4-2004, он может проводить приемочные испытания и профилактические испытания на выдерживаемое напряжение. Его можно использовать как в помещении, так и на открытом воздухе, при температуре от -10 до +40 градусов и относительной влажности менее 85%. Это ключевой инструмент для профилактического тестирования изоляции электрооборудования, который может питаться от портативных генераторов (мощностью более или равной 3 кВт).

Квалификация компании

Часто задаваемые вопросы

1) Каковы основные компоненты генератора MEVLF-W50kV Ultra-низкочастотного высокого- напряжения и каковы основные функции каждой части?

Отвечать:
Ядро этого прибора состоит из двух основных компонентов: контроллера и усилителя напряжения. Их конкретные функции заключаются в следующем:

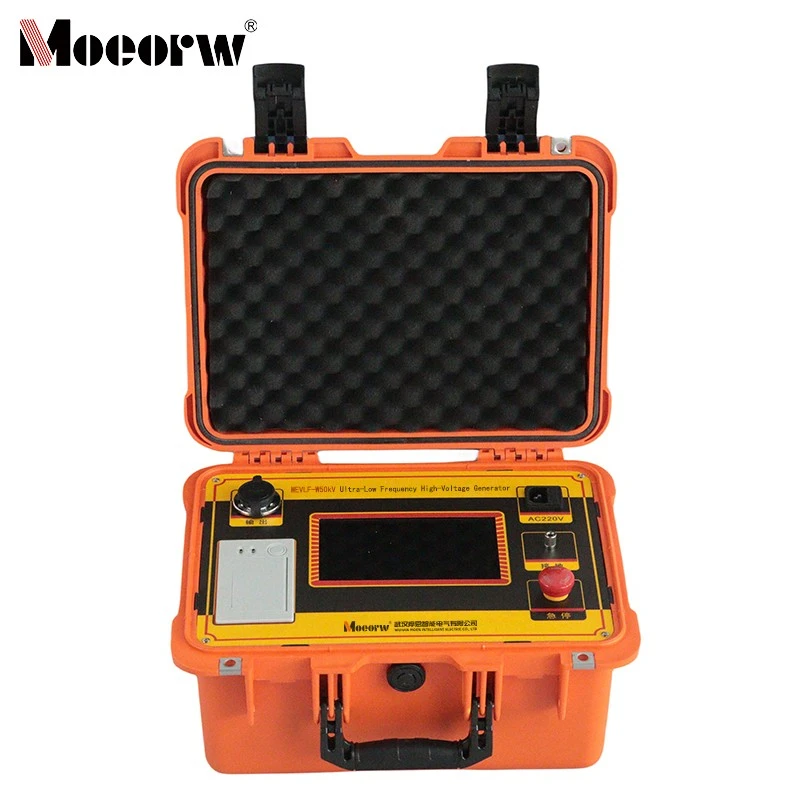

Контроллер: оснащен емкостным сенсорным экраном с диагональю 7-дюймов, принтером, USB-портом, клеммой заземления, выключателем питания и кнопкой аварийной остановки (СТОП). Его основные функции включают настройку параметров (частота, продолжительность испытания, пороговые значения защиты по напряжению/току и т. д.), управление процессом испытания (нарастание напряжения, отключение, разряд), сбор и отображение данных, хранение и печать исторических данных. Он также подключается к низковольтной стороне усилителя посредством фотоэлектрического управления для обеспечения эксплуатационной безопасности.

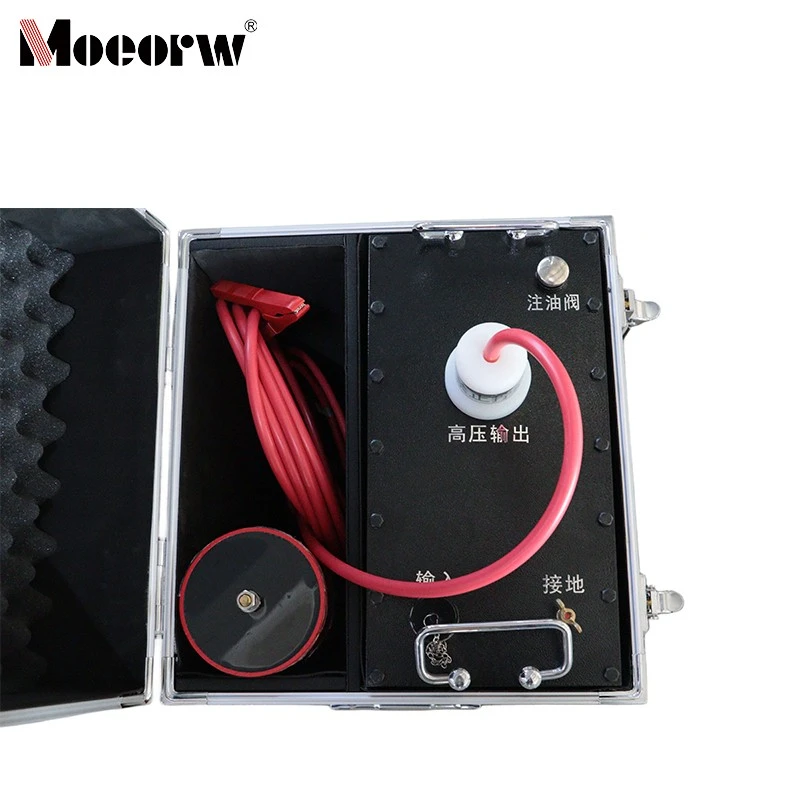

Райзер: в первую очередь преобразует сигналы, передаваемые контроллером, в выходное сверх-низкочастотное-высокое-напряжение, обеспечивая испытательные образцы (например, силовые кабели, двигатели) высоким-напряжением, отвечающим требованиям испытаний. Его конструкция адаптирована для работы на открытом воздухе, имеет оптимизированный объем и вес.

2) Какие подготовительные действия необходимо выполнить перед проведением испытаний силового кабеля на выдерживаемое напряжение с использованием генератора сверх{{1}W50kV сверх-низкочастотного-высокочастотного- напряжения MEVLF?

Отвечать:
Перед тестированием необходимо выполнить три важных подготовительных этапа:
Отключите все электрическое оборудование, подключенное к проверяемому кабелю, чтобы предотвратить влияние на результаты испытаний или повреждение другого оборудования;
Проверьте параметры изоляции каждой фазы кабеля с помощью мегаомметра. Приступайте к испытанию на сверх-выдерживаемое напряжение только после прохождения этого испытания;
Установите значение испытательного напряжения в соответствии с правилами (по формуле Umax=3Uo, где Uo — номинальное фазное напряжение кабеля). Одновременно оцените ток настройки защиты от перегрузки по току на основе емкости кабеля (с применением коэффициента надежности 1,5), чтобы убедиться, что параметры испытаний соответствуют требованиям.

3) Как следует транспортировать и хранить генератор MEVLF-W50kV Ultra-низкочастотного высокого-напряжения для долгосрочной-защиты, когда он не используется?

Отвечать:
Транспортирование и хранение должны соответствовать следующим требованиям:
Транспортировка: используйте картонные или деревянные ящики с пенопластовой прокладкой для амортизации и предотвращения механических повреждений во время транспортировки. Разрешена транспортировка автомобильным, железнодорожным или воздушным транспортом. Строго запрещайте размещение в транспортных средствах-под открытым небом, чтобы предотвратить воздействие дождя и пыли.
Хранение: Поместите в помещении при температуре от -20 до +60 градусов, относительной влажности не более 85 %, с вентиляцией и отсутствием агрессивных газов. Не устанавливайте непосредственно на пол или у стен.
Предотвращение попадания влаги и техническое обслуживание. Во влажных регионах или в сезон года включайте устройство примерно на 2 часа в месяц, чтобы рассеять влагу и защитить компоненты. Избегайте воздействия прямых солнечных лучей при использовании на открытом воздухе.
