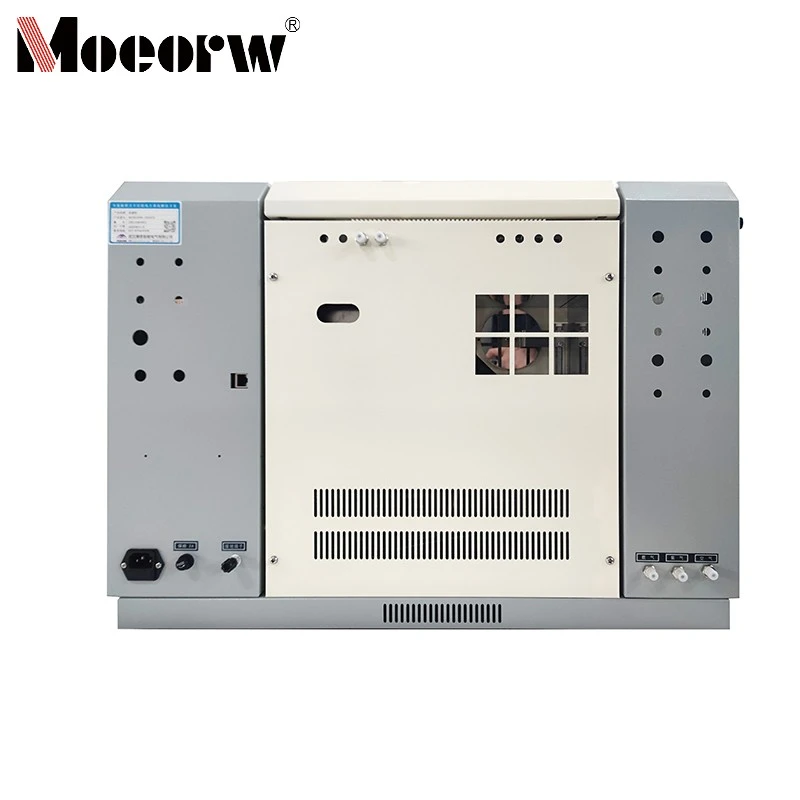

Анализатор трансформаторного масла и газа DGA

Введение продукта

Наша компания, приверженная технологическим инновациям, специализирующаяся на отраслевом анализе и специализирующаяся на исследованиях и разработках в области хроматографии, с гордостью представляет новый газовый хроматограф MOEORW-W6970A. Этот прибор отличается надежной работой, компактной конструкцией, широкими возможностями расширения, простотой эксплуатации и обслуживания. Разработанный для таких приложений, как онлайн-анализ в университетских лабораториях, нефтехимическая переработка и мониторинг окружающей среды, он предлагает гибкие решения по настройке. Он обеспечивает исключительные аналитические возможности и эксплуатационные характеристики, что делает его поистине высокоэффективным-газовым хроматографом.

Параметр продукта (спецификация)

● Операционный дисплей	7-емкостный сенсорный экран высокой четкости;
● Зоны контроля температуры	8 каналов;
● Диапазон температур	Окружающая среда от +5 градусов до 450 градусов, приращение; 0,1 градуса, точность; ± 0,1 градуса;
● Запрограммированные шаги температуры.	16 шагов (с возможностью расширения до 99 шагов);
● Максимальная скорость нагрева	80 градусов/мин;
● Управление трактом газа	Прецизионный механический контроль расхода клапана;
● Внешние события	8 каналов; Вспомогательные выходы управления; 2 канала;
● Типы инжекторов	Впрыск газа в насадочную колонку, капиллярный ввод, впрыск газа с шестипортовым клапаном, автосамплер;
● Количество детекторов	4 (максимум); На выбор: FID, TCD, ECD, FPD, PDHID, PED и NPD;
● Начало инъекции	Ручной или автоматический выбор;
● Интерфейс связи	Ethernet;IEEE802.3;
1.3.2 Технические характеристики детектора 1. Водородный пламенно-ионизационный детектор (ПИД).
● Предел обнаружения	Меньше или равно 3,0×10⁻¹² г/с (гексадекан/изооктан)
● Базовый шум	Меньше или равно 2×10⁻¹⁴ А
● Смещение базовой линии	Меньше или равно 1×10⁻¹³ А/30 мин.
● Линейный диапазон	Больше или равно 10⁷
2. Детектор теплопроводности (ДТП).
● Чувствительность	S Больше или равно 10 000 мВ•мл/мг (бензол/толуол) (с выбираемым усилением; 1×, 2×, 3×, 4×)
● Базовый шум	Меньше или равно 20 мкВ
● Смещение базовой линии	Меньше или равно 30 мкВ/30 мин.
● Линейный диапазон	Больше или равно 10⁵
3. Детектор электронного захвата (ДЗЭ).
● Предел обнаружения	Меньше или равно 1×10⁻¹⁴ г/мл (-гексахлорциклогексан-изооктановый раствор)
● Базовый шум	Меньше или равно 0,03 мВ
● Смещение базовой линии	Меньше или равно 0,2 мВ/30 мин.
● Линейный диапазон	10⁵
● Радиоактивный источник	⁶³Ни
4. Пламенно-фотометрический детектор (FPD).
● Предел обнаружения	(S) Меньше или равно 2×10⁻¹¹ г/с, (P) Меньше или равно 1×10⁻¹² г/с; (Раствор метилпаратиона-безводного этанола)
● Базовый шум	Меньше или равно 3×10⁻¹³ А
● Смещение базовой линии	Меньше или равно 2×10⁻¹² А/30 мин.
● Линейный диапазон	Сера Больше или равно 10³; Фосфор Больше или равно 10⁴
5. Детектор азота-фосфора (АФД).
● Предел обнаружения	(N) Менее или равно 1×10⁻¹² г/с (азобензол) (P) Менее или равно 1×10⁻¹² г/с; (Малатион)
● Базовый шум	Меньше или равно 5×10⁻¹³ А
● Смещение базовой линии	Меньше или равно 2×10⁻¹² А/30 мин.
● Линейный диапазон	Для азота больше или равно 10², для фосфора больше или равно 10³

Особенности продукта и применение

★ Оснащен технологически продвинутыми интерфейсами связи Ethernet 100 Мбит/с/1 Гбит/с со встроенными-стеками IP-протоколов, обеспечивающими передачу данных на-дальние расстояния через корпоративные локальные сети и Интернет. Это облегчает настройку лаборатории, упрощает настройку и оптимизирует управление аналитическими данными.

★ Выделенная рабочая станция поддерживает одновременное подключение нескольких хроматографов для обработки данных и обратного контроля приборов, что упрощает управление документацией.

★ Прибор может подключаться к производителю через Интернет для удаленной диагностики и обновлений (требуется настройка пользователя).

★ Оснащен емкостным сенсорным дисплеем высокого разрешения диагональю 7-дюймов.

★ Использует режим параллельной работы нескольких-процессоров для повышения стабильности и надежности. Предлагает дополнительные высокопроизводительные-детекторы, такие как ПИД, ТПД, ЭЗД, ПФД и АФД, с поддержкой до четырех детекторов, установленных одновременно, для удовлетворения сложных требований анализа проб.

★ Модульная конструкция конструкции упрощает дальнейшее обслуживание.

★ Новая микропроцессорная-система контроля температуры обеспечивает высокую точность, превосходную надежность и превосходную помехоустойчивость. Имеет восемь полностью независимых выходов контроля температуры, поддерживающих 16-ступенчатое программируемое изменение температуры (с возможностью расширения до 99 шагов). Оснащен автоматической системой задней дверцы колонной печи, которая расширяет возможности контроля температуры, близкой к температуре окружающей среды, и ускоряет скорость нагрева/охлаждения.

★ Хроматограф оснащен 24-битной АЦП с низким-шумом, высоким-разрешением и возможностью хранения и вычитания базовой линии.

★ Стандартная рабочая станция совместима с операционными системами WinXP, Win2000, Win7, Win8 и Win10.

★ Микрокомпьютерная система хроматографа, обладающая полностью независимыми правами интеллектуальной собственности, поддерживает стандартный протокол MODBUS/TCP для интеграции с системами DCS.

Детали производства

Система онлайн-мониторинга хроматографии трансформаторного масла подходит для различного маслонаполненного электрооборудования, такого как силовые трансформаторы, реакторы и измерительные трансформаторы. Он широко применяется на электростанциях, подстанциях, линиях электропередачи, в металлургической и химической промышленности, а также в секторах железнодорожного транспорта. Эта система позволяет в реальном времени-мониторить содержание растворенного газа в изоляционном масле оборудования, обеспечивает раннее предупреждение о внутренних неисправностях и обеспечивает безопасную и стабильную работу оборудования.

Квалификация компании

Часто задаваемые вопросы

1) Каковы компоненты онлайн-системы хроматографического мониторинга трансформаторного масла?

1. Газовый хроматограф.
Газовый хроматограф совершил качественный скачок в автоматизации и общей производительности. Его надежные возможности сетевого дистанционного управления обеспечивают автоматическую работу, распределенный мониторинг и централизованное управление.
2. Колонная печь
Печь для колонок ГХ имеет большой объем с размерами 300×260×270 мм, что облегчает установку насадочных колонок или капиллярных колонок.
3. Насадочная колонка/капиллярный испаритель.
Насадочный испаритель колонны установлен в верхней левой передней части термостата колонны.
4. Детектор теплопроводности (TCD).
5. Пламенно-ионизационный детектор (ПИД).
6. Пламенно-фотометрический детектор (FPD).
7. Азотно-фосфорный детектор (АФД).
8. Дисплей и клавиатура
9. Управление внешними событиями и выход связи.
10. Выключатель питания

2)Как работает газовый хроматограф?

В газовой хроматографии в качестве подвижной фазы (газа-носителя) используется газ. Когда образец вводится в инжектор и испаряется, он переносится газом-носителем в насадочную колонку или капиллярную колонку. Из-за различий в температурах кипения, полярности и коэффициентах адсорбции компонентов пробы эти компоненты разделяются внутри колонки. Впоследствии детектор, подключенный к колонке, последовательно обнаруживает каждый компонент на основе его физико-химических свойств. Наконец, данные передаются по сети на хроматографическую рабочую станцию, которая записывает и анализирует газовые хроматограммы каждого компонента для создания комплексного аналитического отчета.

3)Какие вещества можно анализировать на хроматографе трансформаторного масла?

7 компонентов, включая водород, метан, этилен, этан, ацетилен, окись углерода и диоксид углерода.
