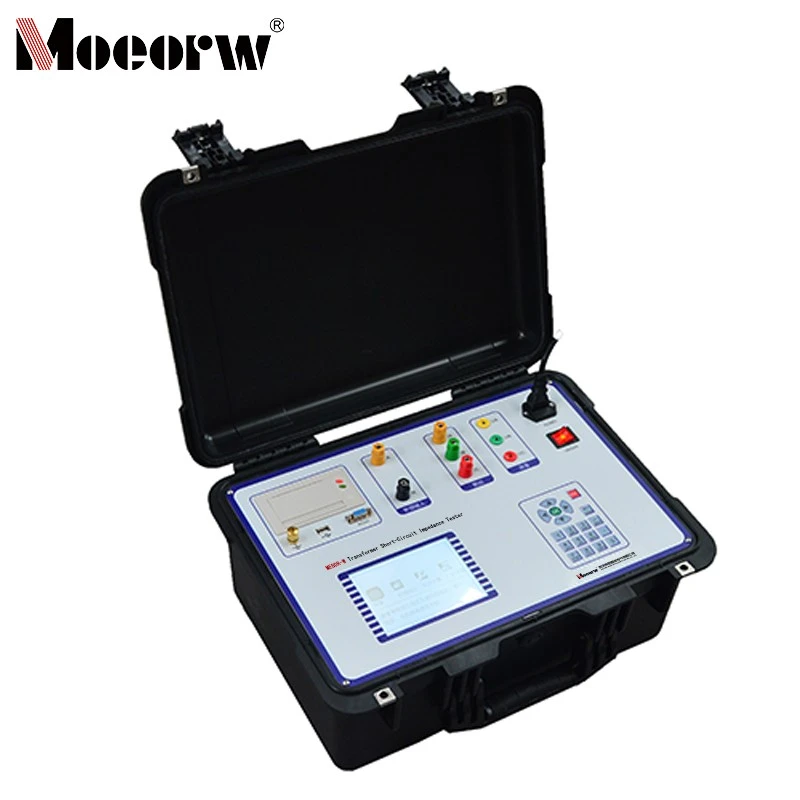

Тестер импеданса короткого-замыкания трансформатора

Введение продукта

Испытание импеданса короткого-короткого замыкания-низким напряжением — это наиболее прямой метод определения того, деформировались ли обмотки трансформатора после воздействия токов короткого-замыкания во время работы или механических ударов во время транспортировки и установки. Это испытание имеет решающее значение для определения возможности ввода трансформатора в эксплуатацию и служит одним из критериев принятия решения о необходимости проверки трансформатора при разборке.

Тестер сопротивления короткого-цепи трансформатора MEBDR имеет внутренний регулируемый выход питания, что делает его особенно подходящим для измерения импеданса короткого замыкания при низком-низком напряжении-на местах на главных трансформаторах напряжением 110 кВ и выше.

Параметр продукта (спецификация)

1) Точность измерения	Напряжение, ток; класс 0,2 Мощность;COSφ > 0,1;Класс 0,5; COSφ Меньше или равно 0,1Класс 1,0; ИмпедансCOSφ > 0,1; Класс 0,5; COSφ Меньше или равно 0,1; Класс 1,0
2) Диапазон измерения напряжения	от 3 В до 600 В переменного тока
3) Выходной диапазон внутреннего источника питания	Напряжение от 0 до 250 В, ток от 0 до 10 А.
4) Диапазон измерения тока	переменный ток от 0,2 А до 20 А
5) Рабочая температура	от -10 градусов до 50 градусов
6) Рабочая влажность	От 0% до 80% относительной влажности
7) Источник питания	220 В переменного тока ±10%, 50 Гц ±1 Гц
8) Размеры	360 мм × 220 мм × 150 мм
9) Вес инструмента	5 кг

Особенности продукта и применение

1) Прибор оснащен регулируемым выходным источником питания. При тестировании однофазных или трехфазных трансформаторов-прибору требуется только одно проводное соединение для выполнения измерений на всех парах обмоток, что упрощает тестирование и подключение.

2) Поддерживает как внутреннее тестирование источника питания, так и тестирование источника питания внешнего регулятора напряжения.

3) Соответствует тестам и алгоритмам, указанным в DL/T1093-2008 «Руководство по обнаружению и оценке деформации обмоток силового трансформатора с использованием метода реактивного сопротивления».

4) DL/T1093-2008 прямо гласит: 5.4.1a, «Одно-параметры должны быть проверены с использованием однофазного метода в принципе»; 5.4.1e, «Если результаты испытаний ненормальны, повторите проверку всех пар обмоток, используя однофазный метод». В этом приборе используется однофазный подход к измерению. Для трех-фазных трансформаторов он автоматически рассчитывает значения импеданса, реактивного сопротивления и индуктивности короткой-цепи для каждой фазы во время трехэтапного-процесса повышения напряжения.

5) Использует внутреннюю технологию фазовой-автоподстройки частоты для синхронной выборки сигналов переменного тока, обеспечивая точность данных измерений.

6) Измеряет напряжение, ток, мощность, частоту и другие параметры.

7) Широкий диапазон измерения автономного напряжения и тока с поддержкой внешних трансформаторов тока и трансформаторов тока для дальнейшего расширения возможностей измерения.

8) Встроенная-энергонезависимая-память для долговременного-хранения данных измерений; включает встроенный принтер.

9) Поддерживает экспорт тестовых данных через USB для дальнейшего анализа или хранения, а также обновление прошивки через USB.

10) Полностью английское меню и подсказки для простого и интуитивно понятного управления.

11) Большой трансфлективный-ЖК-экран, обеспечивающий четкую видимость под прямыми солнечными лучами.

Детали производства

1. Проведите испытание импеданса цепей низкого-короткого-напряжения на трансформаторах номиналом 110 кВ и выше перед отправкой на завод и вводом в эксплуатацию, сохраняя оригинальные записи;

2. Проверьте деформацию обмотки после внезапного короткого замыкания, транспортировки или механического воздействия во время установки;

3. Во время плановых испытаний измеряйте параметры трансформатора, включая напряжение, ток, мощность, частоту, сопротивление короткого-замыкания, реактивное сопротивление и индуктивность;

4. Поддерживает тестирование однофазного-, трёх-фазного трансформатора и тестирование импеданса нулевой-последовательности, адаптируя сценарии внутреннего и внешнего источника питания для удовлетворения требований полевых испытаний.

Квалификация компании

Часто задаваемые вопросы

1) Какова основная цель прибора MEBDR-W Transformer Short-Тестер импеданса цепи?

Ответ: Основной функцией этого прибора является выполнение испытаний импеданса коротких-коротких-цепей и испытаний импеданса нулевой-последовательности на одно-фазных и трехфазных-трансформаторах номиналом 110 кВ и выше. Анализируя результаты измерений, он определяет, не были ли обмотки трансформатора деформированы в результате воздействия тока короткого замыкания-, транспортировки или механических ударов при монтаже. Он также сохраняет исходные записи, обеспечивая основу для оценки трансформаторов во время заводского выпуска, ввода в эксплуатацию и после-работы в соответствии с соответствующими национальными стандартами.

2) Какие режимы тестирования источника питания поддерживает тестер сопротивления короткого замыкания- цепи трансформатора MEBDR-W? Каковы основные эксплуатационные различия?

Ответ: Прибор поддерживает два режима: тестирование внутреннего источника питания и тестирование внешнего регулятора напряжения. Ключевые отличия: Во время внутреннего тестирования встроенный-регулируемый источник питания исключает ручную регулировку напряжения. После первоначального подключения он автоматически выполняет измерения и циклическое тестирование всех пар обмоток. Для внешнего тестирования сначала установите регулятор напряжения на ноль, прежде чем подавать питание. Вручную управляйте регулятором, чтобы подать напряжение во время тестирования, замедляя скорость регулировки при приближении к установленному току.

3)Какие основные требования безопасности необходимо соблюдать при использовании измерителя импеданса цепи трансформатора MEBDR-W-?

Ответ: Основные требования безопасности включают: 1. Используйте только специальный шнур питания, указанный для продукта. Обеспечьте надежное заземление клеммы заземления корпуса прибора и заземляющего провода шнура питания.. 2. Не подключайте и не отключайте измерительные провода произвольно при подключении к клеммам под напряжением; 3. Не работайте без крышки прибора, во влажных или взрывоопасных средах и избегайте прикосновения к открытым цепям или металлическим частям под напряжением; 4. Если прибор обнаруживает подозрительные неисправности, обратитесь к нашему профессиональному техническому персоналу для проверки; не продолжайте работу.
